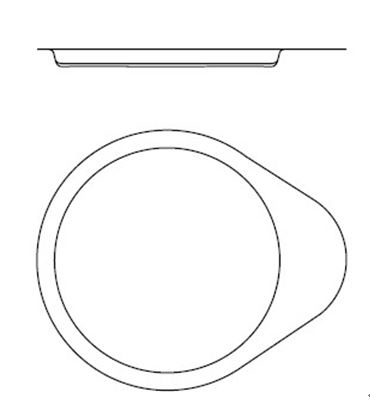

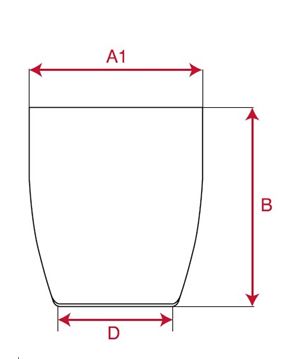

Material del crisol

Punto de fusión (°C)

Temp. servicio (°C)

Coste relativo

Características principales y aplicaciones típicas

Níquel (Ni)

1,455

≤ 700

Medio

Excelente resistencia a los álcalis. Adecuado para fundir con hidróxido de sodio, peróxido de sodio, etc. Se oxida fácilmente en el aire; no es apto para la ignición y pesa precipitados.

Plata (Ag)

960

≤ 750

Alto

Punto de fusión bajo. Resiste el ataque del hidróxido de potasio/sodio. Evitar sustancias que contengan azufre y ácidos concentrados. No apto para pesar precipitados.

Oro (Au)

1,063

≤ 700

Alto

Excelente resistencia a la corrosión. Puede sustituir al platino en los tratamientos con ácido fluorhídrico o hidróxido alcalino. Baja temperatura de servicio debido a su bajo punto de fusión.

Platino (Pt)

1,774

A largo plazo: 1.200

Caro

Propiedades químicas extremadamente estables. Resistente al ácido fluorhídrico y a los carbonatos fundidos. Ideal para la ignición/pesada precisa de precipitados y digestiones con ácido fluorhídrico.

Molibdeno (Mo)

2,610

2.000 (Inerte/Vacío)

Alto

Resistencia superior a altas temperaturas. Buena resistencia a la oxidación. Utilizado para el crecimiento de cristales de zafiro, la fundición de metales de tierras raras y la deposición al vacío.

Niobio (Nb)

2,468

1.200-1.800 (Est.)

Alto

Alto punto de fusión y buena resistencia a la corrosión. Se utiliza normalmente en entornos de vacío a alta temperatura o en atmósfera inerte.

Tungsteno (W)

3,370

2.200-2.500 (Est.)

Muy alto

El punto de fusión más alto de todos los metales. Adecuado para las temperaturas más extremas. Frágil, difícil de mecanizar y, en general, más caro que el molibdeno.

Renio (Re)

3,180

2.300-2.800 (Est.)

Extremadamente caro

Punto de fusión muy alto y buena resistencia. Su coste extremo limita su uso a la investigación altamente especializada o a aplicaciones en las que sus propiedades únicas son críticas.

Iridio (Ir)

2,446

2.000-2.300 (Est.)

Extremadamente caro

Uno de los pocos metales que permanece estable en el aire a temperaturas muy elevadas. Se utiliza para experimentos a temperaturas ultraelevadas en condiciones oxidantes.
