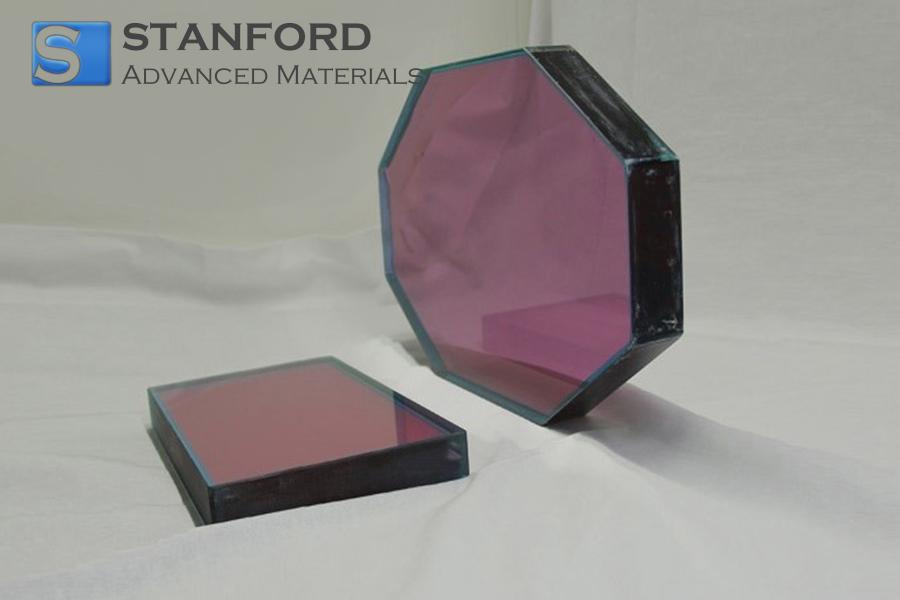

Descripción del granate de aluminio e itrio dopado con iterbio
El granate de aluminio e itrio dopado con iterbio (Yb: YAG) es un excelente material activo para láser y más adecuado para el bombeo de diodos que los cristales dopados con Nd utilizados habitualmente. En comparación con el cristal Nd:YAG tradicional, el cristal Yb: YAG tiene un ancho de banda de absorción mucho mayor para reducir la gestión térmica de los láseres de diodo. Se espera que el cristal de Yb: YAG para láseres de alta potencia bombeados por diodo y otras aplicaciones potenciales.
Especificaciones del granate de itrio y aluminio dopado con iterbio
Concentración de dopante
|
Yb: 0,5 ~ 25%
|
Orientación
|
[100] o[111]dentro de 5
|
Distorsión de frente de onda
|
≤ 0,125λ/pulgada
|
Relación de extinción
|
≥28 dB
|
Tamaños de las varillas
|
Diámetro:2~20mm,Longitud:5~150mm A petición de los clientes
|
Tolerancias dimensionales
|
Diámetro +0,00"/-0,002 "mm Longitud: ± 0,02"
|
Acabado del barril
|
Acabado: grano 400
|
Paralelismo
|
≤10"
|
Perpendicularidad
|
≤5′
|
Planitud
|
λ/10
|
Calidad de la superficie
|
10-5(MIL-O-13830A)
|
Chaflán
|
0,006"±0,002" a 45°± 5
|
Reflectividad del revestimiento AR
|
≤ 0,25% (@1030nm)
|
Pérdida de paso único
|
<3×103cm-1
|
Granate de itrio y aluminio dopado con iterbio Notas
1. Para solicitar información o pedir un cristal acabado, facilítenos las especificaciones indicadas anteriormente. Para la mayoría de las aplicaciones, sólo necesitamos saber lo siguiente
1) Concentración de dopante Nd; 2) Tamaños; 3) Calidad de la superficie; 4) Recubrimiento.
2. Para solicitudes especiales, facilítenos una especificación detallada para su evaluación y fabricación.
