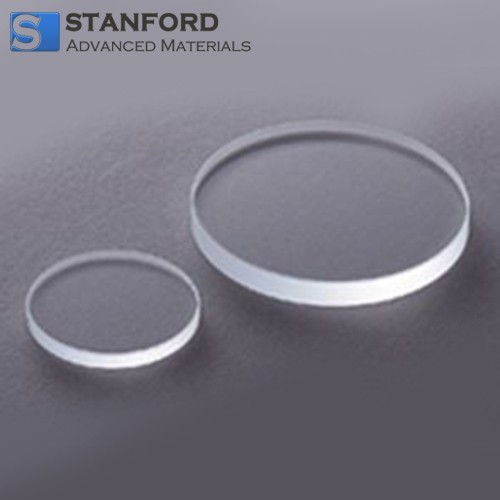

Descripción de la lámina de cristal de germanio
La lámina de cristal de germanio puede utilizarse como ventanas, lentes, prismas, etc. para sistemas de detección e imagen por infrarrojos. El germanio monocristalino infrarrojo se utiliza ampliamente en sistemas ópticos y láser infrarrojos de 2 a 20 micras. Además, el germanio monocristalino tiene una buena transmitancia en las bandas infrarroja e infrarroja lejana.
Crecimiento de monocristales de germanio
En la actualidad, la empresa cuenta con un horno de monocristal, con una producción anual de 25 toneladas de monocristal de germanio y 5 toneladas de monocristal de silicio. El uso de equipos avanzados en el país y en el extranjero, y décadas de tecnología de preparación de cristal, con su propio distrito en lingotes de germanio fundido como materia prima, la producción: grado electrónico de germanio de cristal único: rango de resistividad de 0,25 a 50 ohm-cm, la uniformidad de la resistividad <15%, de cristal a la (111), la desviación de la orientación de cristal < Shan'xi, la densidad de dislocación, 1000 ~ 3500 / L.
Vida útil del portador minoritario >150. Germanio cristal único se utiliza principalmente en la producción de transistores de germanio porque la tasa de transferencia de electrones y agujeros de germanio es mayor que en los circuitos de conmutación de alta velocidad.
Especificaciones de la lámina de cristal de germanio
|
Descripción del material
|
Parámetros de procesamiento
|
|
Pureza
|
> 99.9999%
|
Diámetro
|
Ф5-Ф300mm (monocristalino)
/Ф5-Ф380mm(policristalino)
|
|
Estructura cristalina
|
monocristalina y policristalina
|
Planeidad
|
20μm
|
|
Tipo conductor
|
Tipo N
|
Grado vertical
|
﹤5̊
|
|
Orientación del cristal
|
<111>
|
Biselado
|
0,2 ~ 1mm
|
|
Resistividad (proporcionar germanio con menor resistividad según las necesidades del cliente)
|
5-40 Ohm-cm
|
Borde roto
|
≤0,5mm
|
|
ETV
|
≤0,05mm
|
|
Tolerancia
|
diámetro:+/- 0,025mm
longitud y anchura:+/- 0.05 ~ +/-0.1mm
espesor:+/- 0,025mm
|
|
Calidad de la superficie
|
Rebanada lisa: rebanada
superficie esférica:D25 ~ D76
Ventana de pulido: según las necesidades de los clientes
|
También suministramos ventanas de germanio infrarrojas a medida.
Aplicaciones de la lámina de cristal de germanio
1. Óptica infrarroja:
El germanio es transparente en la parte infrarroja (IR) del espectro electromagnético, especialmente en las regiones infrarroja de onda media (MWIR) e infrarroja de onda larga (LWIR). Las láminas de cristal de germanio se utilizan como ventanas, lentes y componentes ópticos en sistemas de imagen IR, cámaras de imagen térmica y dispositivos de espectroscopia IR.
2. Cámaras termográficas:
Las obleas de germanio son un componente clave en las cámaras de imagen térmica y los detectores de infrarrojos.
3. Espectroscopia de infrarrojos:
Las láminas de cristal de germanio se utilizan como ventanas y prismas en instrumentos de espectroscopia de infrarrojos.
4. Sensores y detectores de infrarrojos:
Los fotodetectores y sensores basados en germanio se utilizan en diversas aplicaciones, como la detección de llamas, el análisis de gases y el control de la temperatura en entornos industriales y científicos.
5. 5. Espectroscopia e imágenes en terahercios (THz):
Las láminas de cristal de germanio se utilizan en sistemas de imagen y espectroscopia de THz para aplicaciones como el control de seguridad y la caracterización de materiales.
6. Industria de semiconductores:
El germanio se utilizó históricamente como material semiconductor, y aún se emplea en algunos dispositivos electrónicos especializados, como transistores de alta velocidad, diodos y fotodetectores.
7. Detección de rayos X y gamma:
Los detectores de germanio, a menudo fabricados a partir de cristales de germanio de gran pureza, se utilizan para la espectroscopia de rayos X y gamma de alta resolución en imágenes médicas, experimentos de física nuclear y controles de seguridad.
8. Recubrimientos ópticos de alto índice:
El germanio se utiliza como sustrato para revestimientos ópticos con altos índices de refracción, lo que permite mejorar el control de la luz y los revestimientos antirreflectantes.
9. 9. Células solares:
Las células solares basadas en germanio se han desarrollado para aplicaciones espaciales debido a su alta eficiencia y resistencia a la radiación.
10. Aeroespacial y defensa:
Las láminas de cristal de germanio se utilizan en diversas aplicaciones aeroespaciales y de defensa, como sistemas de guiado de misiles, imágenes térmicas para visión nocturna y teledetección.
11. Telescopios espaciales:
El germanio ha sido considerado para su uso en la construcción de telescopios espaciales para observaciones IR y THz debido a su transparencia IR.
12. Óptica láser:
El germanio se utiliza como material óptico en algunos sistemas láser infrarrojos de alta potencia.
Embalaje de la lámina de cristal de germanio de SAM
Nuestra lámina de cristal de germanio está claramente etiquetada y rotulada externamente para garantizar una identificación y un control de calidad eficaces. Se tiene mucho cuidado para evitar cualquier daño que pudiera producirse durante el almacenamiento o el transporte.
