La guía completa de los cristales de centelleo BGO y sus ventajas superiores
1 Introducción
Los cristales de centelleo emiten destellos de luz cuando partículas de alta energía, como los rayos X, interactúan con ellos, convirtiendo la energía cinética de estas partículas en luz visible. Los materiales de centelleo inorgánicos se utilizan ampliamente para la detección de radiaciones ionizantes. En las últimas décadas, los materiales de centelleo han experimentado un rápido crecimiento en la física de altas energías y la obtención de imágenes médicas. Tras el descubrimiento del fenómeno de centelleo en el germanato de bismuto (Bi₄Ge₃O₁₂) y la aplicación de materiales de alta densidad en campos de detección, muchas instituciones de investigación han dedicado sus esfuerzos en la última década a estudiar las propiedades y aplicaciones del Bi₄Ge₃O₁₂. La Organización Europea para la Investigación Nuclear (CERN ) utilizó Bi₄Ge₃O₁₂ en el detector L3 como material de centelleo, que incluía 11.400 cristales de BGO, cada uno de 22 cm de largo y con un peso de más de 10 toneladas. Este artículo presenta las propiedades y aplicaciones únicas de los cristales de germanato de bismuto (BGO) como materiales de centelleo.

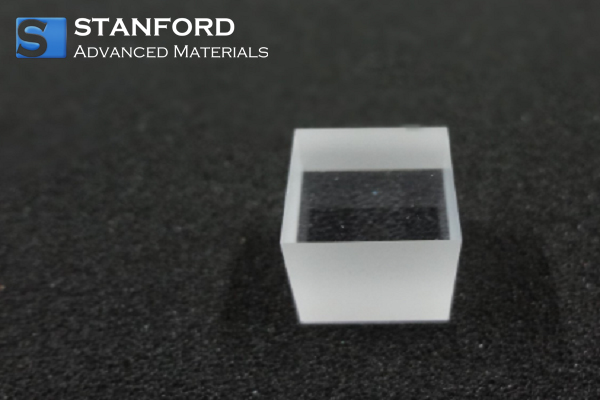

Fig. 1 Sustratos de cristal de germanato de bismuto (BGO)
2 Estructura de los cristales
Las propiedades luminiscentes de los cristales de BGO están estrechamente relacionadas con su estructura cristalina. El BGO pertenece al sistema cristalino cúbico y comparte la misma estructura que el mineral natural Bi₄Si₃O₁₂ (silicato de bismuto). Cada celda unitaria contiene cuatro moléculas de Bi₄Ge₃O₁₂. El Bi³⁺ está rodeado por seis tetraedros de GeO₄ y la coordinación más cercana se encuentra en un octaedro de oxígeno distorsionado. Las longitudes de enlace Bi-O son de 0,219 y 0,267 nm, respectivamente. El Bi³⁺ es un elemento postransicional con una configuración de capa llena de 6s². Los niveles de energía electrónica de los iones Bi³⁺ y Bi³⁺ libres en la red incluyen el estado básico y los estados excitados. Debido a las interacciones electrostáticas y de espín-órbita en el BGO, la brecha de energía entre los estados básico y excitado es pequeña, y las transiciones de absorción son 1s₀→3p₁ y 1s₀→1p₁. La transición 1s₀-3p₀ está prohibida debido a la simetría C₃ del Bi³⁺. La transición 3p₁→1s₀ domina el espectro de emisión del Bi³+, y el espectro de excitación corresponde a dos picos correspondientes a las transiciones de absorción. El gran desplazamiento de Stokes en las longitudes de onda de absorción y emisión tiene su origen en transiciones no radiativas.
Fig. 2 Estructura cristalina del germanato de bismuto (BGO)
3 Rendimiento
3.1 Eficacia de detección
El BGO tiene una alta eficacia de detección, especialmente para los rayos γ de alta energía. Debido a su alta densidad (unos 7,13 g/cm³) y a su gran número atómico (el bismuto tiene un número atómico de 83), el BGO absorbe eficazmente los rayos gamma y los rayos X, lo que lo hace ideal para la detección de radiaciones.
3.2 Sensibilidad
El BGO presenta una buena sensibilidad, especialmente para la detección de radiaciones de alta energía. Su elevado número atómico le permite absorber y convertir eficazmente la energía de los rayos gamma y los rayos X, lo que se traduce en una excelente sensibilidad para estos tipos de radiación. Sin embargo, su emisión de luz es relativamente baja, lo que puede limitar la sensibilidad en comparación con otros centelleadores, especialmente en la detección de radiación de baja energía.
Fig. 3 Detector BGO
3.3 Poder de detención de rayos X
El BGO demuestra un fuerte poder de detención de rayos X. Su alta densidad y número atómico le permiten absorber eficazmente los rayos X y convertirlos en luz visible, lo que lo hace ideal para aplicaciones de detección de rayos X de alta energía, como la exploración PET.
3.4 Daño por radiación
El BGO presenta un daño por radiación relativamente bajo. Su elevado número atómico y densidad le confieren una gran resistencia a la radiación, lo que le permite mantener su rendimiento en entornos de alta radiación. Sin embargo, la exposición prolongada a altas radiaciones puede provocar una disminución de la producción de luz, que a menudo se manifiesta en una reducción del rendimiento del centelleo.
3.5 Resplandor posterior
El BGO tiene un bajo efecto de posluminiscencia. A pesar de su tiempo de decaimiento relativamente largo, su resplandor posterior es débil, lo que significa que no emite luz durante un período prolongado después de que cesa la radiación. Esto es ventajoso en aplicaciones que requieren señales claras sin interferencias de emisiones de luz persistentes.
3.6 Emisión de luz
El BGO tiene una emisión de luz relativamente baja, con un rendimiento de unos 10.000 fotones/MeV, muy inferior al de otros centelleadores como el NaI(Tl), que puede alcanzar los 38.000 fotones/MeV. Aunque su rendimiento lumínico es inferior, el BGO destaca en la absorción de radiación y en la detección de alta eficiencia, especialmente para los rayos γ de alta energía.
3.7 Eficacia de la luminiscencia
La eficiencia de luminiscencia del BGO es moderada. Es inferior a la de los centelleadores como el NaI(Tl), debido principalmente a la estructura única y al mecanismo de centelleo que implica la transferencia de energía electrónica y la naturaleza de los centros luminiscentes. No obstante, el BGO sigue siendo eficaz en aplicaciones en las que se requiere una alta absorción de la radiación y un gran rendimiento en la detección de rayos gamma.
3.8 Resolución temporal
El BGO tiene una resolución temporal relativamente pobre debido a su mayor tiempo de decaimiento de centelleo, normalmente en el rango de 300-600 nanosegundos. Esta respuesta más lenta lo hace menos adecuado para aplicaciones que requieren una resolución temporal rápida, como la detección rápida de partículas, pero es muy adecuado para aplicaciones como la exploración PET y la detección de radiación de alta energía que no exigen tiempos de respuesta rápidos.
3.9 Efectos de la temperatura
El rendimiento del BGO es sensible a las variaciones de temperatura. Los cambios de temperatura pueden afectar a sus propiedades de centelleo, provocando una disminución de la salida de luz. Las altas temperaturas, en particular, pueden reducir tanto el rendimiento lumínico como la eficiencia de la luminiscencia, lo que requiere un control de la temperatura en las aplicaciones en las que se utiliza el BGO.
4 Preparación
4.1 Método Czochralski para el crecimiento de cristales de BGO
El método Czochralski es ampliamente utilizado para el crecimiento de monocristales y se desarrolló inicialmente para materiales semiconductores. Este método también puede emplearse para el crecimiento de cristales de BGO. El crecimiento de cristales de BGO consiste en calentar una mezcla de Bi₂O₃ y GeO₂ de gran pureza hasta sus puntos de fusión, formando una masa fundida. Se sumerge un pequeño cristal semilla de BGO en la masa fundida y se extrae lentamente, permitiendo que el cristal crezca a medida que se extrae. El proceso requiere un control preciso de la temperatura, la velocidad de extracción y la composición de la masa fundida para garantizar la uniformidad y la calidad del cristal. Este método supone un reto, sobre todo para el crecimiento de cristales de BGO grandes y de alta calidad, debido a la compleja estructura cristalina y a los comportamientos de transición de fase del BGO.
Fig. 4 Método Czochralski
4.2 Método Bridgman para el crecimiento de cristales de BGO
El método Bridgman ha sido optimizado para la producción de cristales de BGO de alta calidad. Este método permite el crecimiento de cristales de BGO grandes y de alta calidad con tamaños de hasta 25 cm y pesos de 5 kg. Requiere un control preciso de la temperatura con una precisión de ±0,5 °C para evitar defectos en los cristales. La pureza de los materiales de partida también es crítica, con un control riguroso de las impurezas para minimizar los daños por radiación.
4.3 Método de la zona de flotación para el crecimiento de cristales de BGO
El método de la zona flotante es otra técnica para el crecimiento de un solo cristal, en la que se crea una zona fundida utilizando un campo electromagnético de alta frecuencia sin crisol. Aunque se utiliza menos para el BGO debido a su alto punto de fusión, este método se emplea en aplicaciones de investigación para producir pequeños cristales de BGO de alta pureza.
5 Aplicaciones
5.1 Detección de partículas de alta energía
El BGO es un excelente cristal de centelleo para la detección de partículas y radiaciones de alta energía, como los rayos gamma y los rayos X. Emite fluorescencia azul-verdosa, que es una de las principales características del BGO. Emite fluorescencia azul-verde cuando las partículas o rayos de alta energía interactúan con él. La intensidad y la posición de estas señales fluorescentes pueden registrarse y analizarse para determinar la energía y la posición de las partículas entrantes, por lo que el BGO se utiliza ampliamente en detectores de partículas para la física de alta energía, la detección de rayos cósmicos y la obtención de imágenes médicas (como los escáneres PET).
5.2 Imágenes de medicina nuclear
En la obtención de imágenes de medicina nuclear, la BGO desempeña un papel fundamental, especialmente en la PET (tomografía por emisión de positrones) y la SPECT (tomografía computarizada por emisión de fotón único). El BGO puede convertir eficazmente la radiación de alta energía en luz visible, lo que lo hace ideal para su uso en estas técnicas de imagen. Sin embargo, su elevado coste sigue siendo un factor que influye en el precio de los escáneres PET, y se están realizando esfuerzos para mejorar la calidad óptica y reducir las partículas de dispersión.
Fig. 5 Escáner PET
5.3 Experimentos de física de partículas
En los experimentos de física de partículas, los cristales de BGO se utilizan para detectar partículas invisibles de alta energía y radiación. Por ejemplo, en el detector L3 del CERN, los cristales de centelleo BGO se utilizan para monitorizar la energía liberada durante las colisiones de partículas, proporcionando datos valiosos para analizar las interacciones de las partículas y explorar las leyes fundamentales de la física de partículas.
6 Conclusiones
Los cristales de centelleo BGO tienen un valor incalculable en la detección de radiaciones de alta energía, la física de partículas y la obtención de imágenes médicas. A pesar de problemas como una menor emisión de luz y una resolución temporal más lenta, su alta capacidad de absorción de radiación, robustez y eficiencia en la detección de rayos γ los hacen indispensables en muchas aplicaciones, especialmente en entornos complejos de alta energía. Sus propiedades únicas y aplicaciones versátiles siguen impulsando la investigación y la innovación en estos campos.
